Резьбовые заклепки-гайки. Резьбовые заклепки.

Резьбовая заклёпка гайка - это крепёжное изделие, которое предназначено для скрепления деталей из тонкого листового материала, а также создания надёжного резьбового соединения. Также резьбовые заклёпки используются для соединения (склёпывания) нескольких листовых материалов с последующим использованием полученного резьбового соединения для крепления прочих элементов конструкции посредством болтов или винтов. Резьбовые заклёпки гайки особенно хорошо подходят для применения в местах с ограниченным доступом, например, там, где нет доступа к обратной стороне рабочей поверхности.

Конструктивным отличием резьбовой заклепки от  вытяжной является внутренняя резьба, благодаря которой в ходе сжатия сминаемой части формируется пояс замыкания, прижимающий скрепляемые конструктивные элементы. Кроме того, гайка-заклепка  создает в точке крепления резьбовой узел для установки резьбовой шпильки, винта или другой резьбовой крепеж.
Заклепки-гайки имеют множество видов и форм подстраиваясь потребностям рынка.

Резьбовые заклёпки различаются по форме головки (бортика):

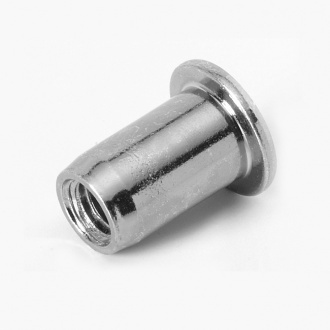

Резьбовая заклепка со стандартным бортиком (также его называют
цилиндрический фланец, плоская головка)
Заклепка резьбовая с потайным бортиком (потайной головкой)
Заклепка резьбовая с уменьшенным бортиком (малый фланец, уменьшенный буртик)
Чаще других используется резьбовая заклёпка-гайка с цилиндрической головкой - такая форма головки не требует дополнительной подготовки поверхности соединяемых элементов. Если необходимо "утопить" головку заклёпки в поверхности материала, используется резьбовая заклёпка с потайной или уменьшенной головкой - заклёпка устанавливается в зенкованное отверстие заподлицо с поверхностью.

Для соединений не подверженных высоким значениям крутящего момента подойдёт круглая резьбовая заклёпка. Для предотвращения прокручивания резьбового соединения используются шестигранные резьбовые заклёпки - заклёпка устанавливается в заранее подготовленное шестигранное отверстие, что полностью исключает возможность вращения. При установке соединения в мягких материалах таких, как пластик или алюминий, используется рифлёная резьбовая заклёпка - в момент установки продольно расположенные шлицы на теле заклёпки надежно врезаются в материал полностью блокируя возможность вращения заклёпки в отверстии.

Кроме того, гаечные заклёпки можно разделить по типу герметичности:
открытая (сквозная)
закрытая (глухая)
Для большинства соединений подойдёт резьбовая заклёпка открытого типа - после установки, такая заклёпка формирует сквозное резьбовое отверстие. Если же требуется защитить резьбовое соединение от попадания влаги, грязи или масла, луче всего подойдет закрытая резьбовая заклёпка. После установки такая заклёпка формирует глухое резьбовое отверстие.

Размерная линейка делится по двум принципам:
диаметр -  от М3, М4, М5, М6, М8, М10, М12
длина корпуса - длина влияет на толщину скрепляемого материала, чем толще материал — тем длиннее нужен крепеж.

Для большинства видов доступны различные варианты длины заклепки:
- Стандартные - применяются для крепления стандартных тонких металлов толщиной до 3 мм.
- Удлиненные - применяются в металлах с толщиной от 3.5 мм и более.

Заклепки с внутренней резьбой производятся из различных материалов:
алюминиевые резьбовые заклёпки,
стальные резьбовые  заклёпки оцинкованные (желтый или белый цинк)
нержавеющие резьбовые заклепки  (из нержавеющей стали A2/AISI 304 или A4/AISI 316)
возможно изготовление заклёпок из нержавеющей стали (A5/AISI 316Ti или A6/904L)
Резиновые (неопреновые) заклепки, нейлоновые заклепки (антивибрационные)
Резиновые заклепки идеально подходят для использования в тех случаях, когда требуется электрическая изоляция и вибростойкость. Благодаря неопреновому корпусу обладают соответствующей электрической изоляцией и высокой стойкостью к вибрациям. Латунная резьбовая вставка устойчива к коррозии.
Резиновые заклёпки не требуют инструмента для установки. Для монтажа требуется лишь болт с гаечным ключом или винт с отверткой.
Резиновые заклепки можно использовать неоднократно, с их помощью создается резьба в отверстиях неправильной формы и нестандартных размеров.
Заклепки резьбовые лепестковые применяются в основном при установке заклепки в хрупкие материалы.

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАКЛЕПКИ:
ЗАКЛЕПКА-ГАЙКА-СБ-РИФ-УДЛ-ГЛУХ- СТ-M6
ЗАКЛЕПКА-ГАЙКА-ПБ-НЕРЖ.A2-M8
ЗАКЛЕПКА-ГАЙКА-МБ-ГЛУХ-НЕРЖ.-M4

СБ - стандартный борт (ПБ- потайной борт, МБ - уменьшенный борт)
РИФ - рифленная с насечкой (ГЛ - гладкая, ШГР - шестигранная, ПШГР - полушестигранная)
УДЛ - удлиненая заклепка
ГЛУХ - глузая (закрытая)
СТ - стальная (НЕРЖ.A2 - нержавеющая сталь А2, НЕРЖ.A4 - нержавеющая сталь А4, АЛ - алюминий))
М6 - размер резьбы

Плюсы использования резьбовых заклёпок гаек:
Возможность создания надёжного резьбового соединение в тонком листовом материале.
Простая и не требующая большого количества времени и усилий установка (достаточно одностороннего доступа к рабочей поверхности).
Отсутствие деформации рабочей поверхности или повреждений лакокрасочного покрытия после установки заклёпки.
Прочность установленного соединения не теряет со временем своих свойств.
Возможность удаления и повторной установки соединения в случае необходимости.
Можно резьбовые заклепки купить в небольшом объеме, апробировать установку и затем подобрать устанавливаемый в нее крепеж нужной длины.
Применение резьбовых заклёпок позволяет отказаться от сварочных работ, нарезания резьбы, использования дополнительных крепежных элементов и даёт возможность работы с тонким листовым материалом, а также в местах с ограниченным доступом. Именно поэтому техника резьбовых заклёпок широко применяется в самых различных индустриях - от производства мебели до аэрокосмической промышленности.

Болт или винт для крепления элемента конструкции.
Элемент конструкции
Рабочая поверхность (один или несколько соединяемых материалов).
Обратная головка (формируется в процессе установки заклёпки).
Надёжная внутренняя резьба заклёпки.
Закрытый (глухой) или открытый конец заклёпки.
Фаска (облегчает ввод заклёпки в отверстие).
Ствол заклёпки (гладкий, шестигранный или рифлёный).
Толщина скрепляемых материалов.
Головка заклёпки (цилиндрическая, потайная или малая).

Порядок установки резьбовой заклёпки гайки:
Для установки резьбовых заклёпок гаек используется специальный заклёпочный инструмент или насадка-заклепочник Rivedrill NutDrill. Инструмент может быть механическим (ручным), аккумуляторным или пневмо-гидравлическим. С полным ассортиментом заклёпочного инструмента вы можете ознакомиться на сайте www.fastfasteners.ru. При выборе инструмента для установки заклёпки ознакомьтесь с параметрами инструмента в инструкции по эксплуатации - некоторые инструменты не приспособлены для установки резьбовых заклёпок гаек из нержавеющей стали, т.к. установка таких заклёпок требует большего усилия. Вне зависимости от принципа действия заклёпочного инструмента порядок установки резьбовой заклёпки у всех одинаковый:
Подберите подходящий инструмент.
Подготовьте рабочую поверхности, просверлив отверстие подходящего диаметра.
Накрутите заклёпку (A) на резьбовой шток (B). Если вы устанавливаете заклёпку открытого типа, резьбовой шток должен выступать из тела заклёпки на 1 мм . Если же вы работаете с заклёпкой закрытого типа, вкрутите резьбовой шток инструмента в тело заклёпки до упора.
Отрегулируйте головку инструмента (C) так, чтобы она вплотную прилегала к заклёпке, накрученой на резьбовой шток. Зафиксируйте головку контргайкой (D).
Введите заклёпку в отверстие и установите её. В процессе установки заклёпки формируется обратная головка.
По завершении процесса установки, выкрутите резьбовой шток инструмента из тела заклёпки.
Заклёпка установлена. Полученное резьбовое отверстие готово к использованию.

В случае установки заклёпки с потайным буртиком, необходимо предварительно обработать отверстие зенковкой с углом 90°. Зенкование необходимо выполнить таким образом, чтобы после установки головка заклёпки выступала над рабочей поверхностью примерно на 0,1 mm - это обеспечит прямой контакт деталей после сборки. Если материал, в который устанавливается заклёпка слишком тонкий для зенкования, используйте заклёпку с малым буртиком.

При формировании запроса укажите форму буртика, форму корпуса, диаметр, длину (или толщину скрепляемого материала), тип (открытая или закрытая) и материал заклепки.
Например:
Заклепка резьбовая с насечками стандр. борт. М4 закрытая А2 нержавейка - 5000 шт
ЗАКЛЕПКА-ГАЙКА-СБ-ШГР-ГЛУХ-СТ-M6 - 1000 штук.
ЗАКЛЕПКА-ГАЙКА-СБ-УДЛ-A2-M6- 50 000 штук.
Заклепка-гайка стальная закрытая М12 со станд бортом (гладкая или рифленая) - 500 шт

Информацию о наличии, сроках поставки и ценах уточняйте у наших менеджеров.
